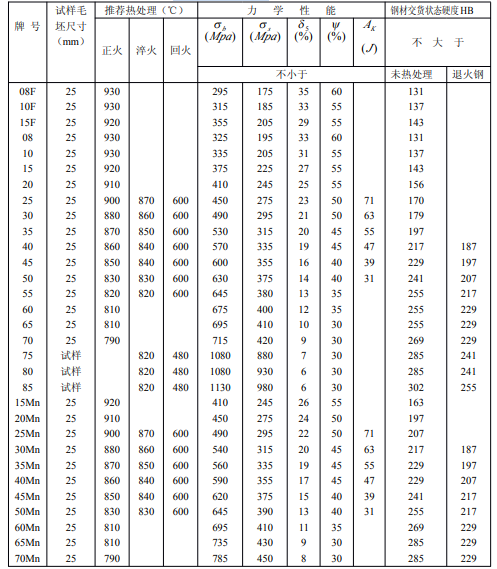

常用優(yōu)質(zhì)碳素結(jié)構(gòu)鋼
注：1、表中力學(xué)性能所給數(shù)據(jù)（除沖擊韌性Ak）系指用熱處理（正火）毛坯制成的試樣測得的，并僅適用于截面尺寸不大于80mm的鋼材，對于大于80mm的鋼材，允許其伸長率δ5、斷面收縮率Ψ較表中數(shù)據(jù)分別降低2個單位及5個單位。
2、表中沖擊韌性Ak所給數(shù)據(jù)系用熱處理（淬火+回火）毛坯制成試樣測定。
3、75、80及85鋼用留有加工余量的試樣進行熱處理。
4、對于直徑或厚度小于25mm的鋼材，熱處理是在與成品截面尺寸相同的試樣毛坯上進行。
5、表中所列正火推薦保溫時間不少于30min，空冷；淬火推薦保溫時間不少于30min，水冷；回火推薦保溫時間不少于1h。
服務(wù)咨詢熱線：
